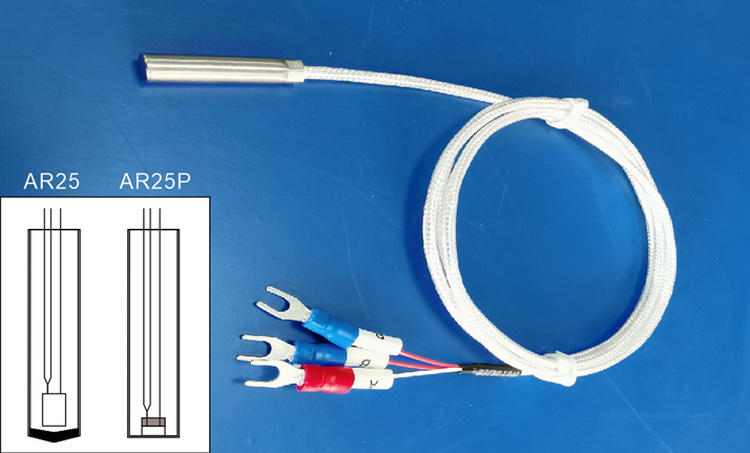

AR25P 超快速响应型
       AR25P采用了特殊的贴底式铂电阻元件焊接引线后，并放入薄平底的不锈钢套管内做导热填充后封装的特殊工艺制作而成的，此产品比我司同直径普通装配式和铠装式热电阻响应速度快3倍左右，比其它厂家同直径普通装配式热电阻响应速度快6～8倍。此产品不仅可用于要求响应速度快，测温精度高的场合，也可以测量空间小，插入深度短又需保持测量精度高的场合。
此产品须提供的参数：
探杆直径： 4mm/5mm/6mm可选。
探杆长度：

12mm～30mm内可任意指定。

引线长度：

50米内可任意指定。

热电阻芯型号：

常用为PT100，也可选PT1000。

精度等级：

 常用为B级，也可选A级、AA级，更高精度来电商议。

引线类型：

 标准为三屏蔽铁氟龙引线，其它参考选项说明。
部份选项说明：



测量对比：



铂电阻的测量精度：

PT100、PT1000 A级精度允差
±(0.15±0.002·t)		 B级精度允差
±(0.30±0.005·t)		 注：t为实际测量值
注：①A级的允许偏差不适用于t＞650℃的温度范围，不适合采用二线制的铂热电阻。
　　②允差，指的是允许的最大误差，不是真正误差，我司产品的误差值大部份远低于最大误差。



引线式热电阻常用引线：

中文名称 选型代码 图 片 绝缘层与
护套层材料		 长期耐温 其它特性点
三线制
铁氟龙引线		 TFL FEP铁氟龙绝缘
FEP铁氟龙护套		 -100℃～+200℃ 抗干扰性差，防潮性好，耐折拗。
三线制
PVC引线		 PVC PVC绝缘
PVC护套		 -30℃～+80℃ 抗干扰性差，防潮性好，耐折拗。
三线制带屏蔽铁氟龙引线 TFLP FEP铁氟龙绝缘
FEP铁氟龙护套
中间带屏蔽层		 -100℃～+200℃

抗干扰性好，防潮性好，耐折拗，最常用。

二线制
铁氟龙引线		 TFL2 PTFE铁氟龙绝缘无护套层 -100℃～+260℃

抗干扰性差，防潮性好，耐折拗，耐温高。

 注：特殊的二线制或四线制铁氟龙引线与PVC引线是没有护套层的，选型代码分别为TFL2、TFL4、PVC2、PVC4。



其它说明：

探杆长度   探杆长度虽然从加工的角度10～1000mm内均可以，但热电阻测温准确度要有保证，探头插入介质的长度需要达到直径的6倍，这点需要注意。
引线长度

  由于两线制设计会把引线的电阻当作温度计算，因此在条件许可下引线越短越好。
