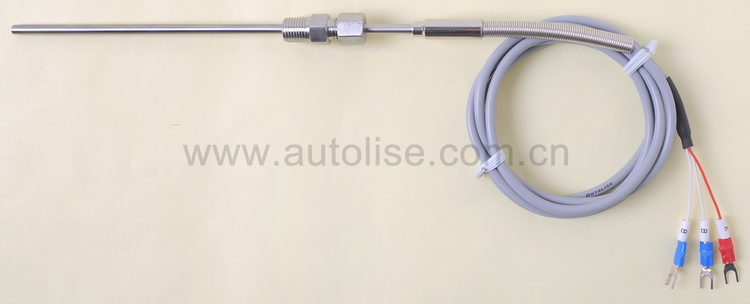

ARK24活动螺纹杆式



       ARK24系列热电阻是由铠装热电阻电缆一头焊接铂电阻元件并封口作为探杆，一头焊接热电阻引线，并在探杆与引线连接处套上台阶套管与弹簧后,在探杆上加上活动螺纹而组成的活动螺纹杆式铠装热电阻。铠装热电阻具有反应快、可弯曲、探杆可以很长以及机械强度高等普通热电阻所没有的优点，一般用于测量-200～+600℃场合的温度。

此产品须提供的参数：
探杆直径： 常用为5mm，也可选8mm、6.4mm、6mm、4.8mm、4mm、3.2mm。
探杆长度：

8000mm内可任意指定。

活动螺纹规格：

常用为M8和PT1/4,其它不常用螺纹请见

引线长度：

50M（米）内可任意指定。

热电阻芯型号：

常用为PT100，也可选PT1000、Ni120。

精度等级：

 常用为通用工业等级B级，也可选精密级A级。

引线类型：

 常用为三线制铁氟龙引线，也可选三线制不锈钢网引线和PVC引线。

保护管材质：

 常用为不锈钢304，也可选不锈钢316。
 部份选项说明：



铂电阻的测量精度：

PT100、PT1000 A级精度允差
±(0.15±0.002·t)		 B级精度允差
±(0.30±0.005·t)		 注：t为实际测量值
注：①A级的允许偏差不适用于t＞650℃的温度范围，不适合采用二线制的铂热电阻。
　　②允差，指的是允许的最大误差，不是真正误差，我司产品的误差值大部份远低于最大误差。



引线式热电阻常用引线：

中文名称 选型代码 图 片 绝缘层与
护套层材料		 长期耐温 其它特性点
三线制
铁氟龙引线		 TFL FEP铁氟龙绝缘
FEP铁氟龙护套		 -100℃～+200℃ 抗干扰性差，防潮性好，耐折拗。
三线制
PVC引线		 PVC PVC绝缘
PVC护套		 -30℃～+80℃ 抗干扰性差，防潮性好，耐折拗。
三线制带屏蔽铁氟龙引线 TFLP FEP铁氟龙绝缘
FEP铁氟龙护套
中间带屏蔽层		 -100℃～+200℃

抗干扰性好，防潮性好，耐折拗，最常用。

二线制
铁氟龙引线		 TFL2 PTFE铁氟龙绝缘无护套层 -100℃～+260℃

抗干扰性差，防潮性好，耐折拗，耐温高。

 注：特殊的二线制或四线制铁氟龙引线与PVC引线是没有护套层的，选型代码分别为TFL2、TFL4、PVC2、PVC4。



其它说明：

引线类型   如果此选项没选则为标准的三线制铁氟龙引线；如果是非标的二线制或四线制铁氟龙引线则需标注：TFL2或TFL4；二线制、三线制、四线制PVC引线分别是：PVC2、PVC、PVC4；不锈钢网引线只有三线制的，标"BXG"。
热电阻芯型号 注意：φ4及以上管径才能选双支装。
活动螺纹规格 M8螺纹仅适合φ5及以下管径，PT1/4螺纹适合所有管径，其它不常用螺纹请见以上"活动螺纹规格"说明
