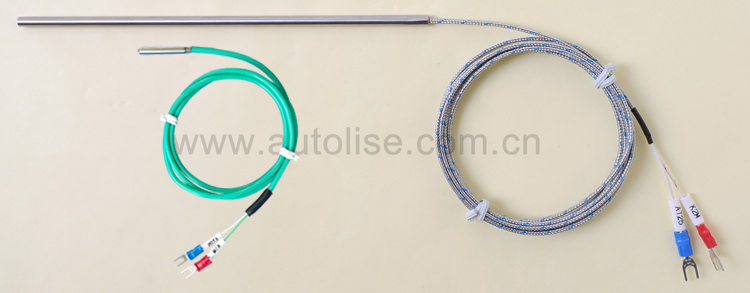

AT25 直接出线杆式



       AT25系列热电偶是由热电偶线一头直接焊成测温点放入304不锈钢保护管内作为探杆，一头直接延长至所需长度作为引线而组成的直接出线杆式热电偶。一般用于测量0～600℃气体、液体或固体内部的温度，其特点是探杆直径越细反应速度越快。

此产品须提供的参数：
探杆耐温类型： 常用为普通型，也可选高温型、防腐型。
探杆直径： 可选6mm、5mm、4mm、3.2mm、3mm，特殊可选2mm、1.6mm。
探杆长度： 1000mm内任意指定。
引线长度：

可任意指定，单位为M（米）。

热电偶丝型号：

 常用为K型，其它可选J、E、T、N。

感测头内部工艺：

 常用为绝缘式,其它可选非绝缘式或接壳式。
 引线类型： 常用为不锈钢网线1/0.65，其它类型请参考
 精度等级： 常用为通用工业等级Ⅱ级，也可选精密级Ⅰ级。
部份选项说明：



探 杆 耐
温 类 型		 普通型    指探杆内装的是热电偶线的，因此选择不同的热电偶线测温范围是不一样的，常用的K型不锈钢网线测温范围是0～250℃，其它热电偶线详细请见以上"引线类型"说明，BQH的虽是特高温线但也归为此类。
高温型    指探杆内装的是热电偶丝套陶瓷绝缘的，耐温更高，与选择热电偶引线类型无关。K、N型测温范围0～600℃，E、J型测温范围0～450℃，T型或φ3.2/3管径的不适合做高温型。
防腐型    指探杆部份外套透明铁氟龙管的，并且管径只有5mm的(φ5铁氟龙管内套φ4不锈钢管)，适用于耐酸碱的场合，如：电镀槽，所有分度号热电偶测温上限都是200℃。
探杆直径 注：φ3.2/3不锈钢管内径小仅适用于BXG1/0.3、BQH1/0.5、KPT7/0.2及其它未列出线径较小的热电偶线。
    注：以上测温范围仅对探杆部份而言，非探杆部份若需置于高温区请来电咨询。
