AR30 大接线盒式



        AR30系列热电阻是由耐高温导线一头焊接铂电阻元件并套陶瓷绝缘碍子放入金属保护管内作为探杆，一头接在大接线盒的陶瓷接线板上而组成的大接线盒式热电阻。热电阻具有精度高，但机械强度低的特点。AR30系列热电阻一般用于反应速度要求不高，精度要求较高650℃以下的场合。

此产品须提供的参数：
探杆冷端形式： 常用为无冷端延长管的，也可选有冷端延长管的。
探杆直径： 常用为16mm，特殊另议。
探杆长度： 1000mm内任意指定。
安装固定方式： 常用为无固定装置，或固定装置PT3/4、M27×2，不常用螺纹请见

热电阻芯型号：

常用为PT100，也可选PT1000、Ni120。

精度等级：

 常用为通用工业等级B级，也可选精密级A级。

保护管材质：

 常用为不锈钢304，也可选不锈钢316、其它特殊金属保护管请见
接线盒型号： 常用为KNE铝合金防水接线盒，其它不常用接线盒请见
 部份选项说明：



铂电阻的测量精度：

PT100、PT1000 A级精度允差
±(0.15±0.002·t)		 B级精度允差
±(0.30±0.005·t)		 注：t为实际测量值
注：①A级的允许偏差不适用于t＞650℃的温度范围，不适合采用二线制的铂热电阻。
　　②允差，指的是允许的最大误差，不是真正误差，我司产品的误差值大部份远低于最大误差。



其它说明：

接 线 盒 型 号 KNE（常用）、特殊可选CMI、DAN、KB、KCSS、KNES，尺寸和材质请见以上 "接线盒型号"说明
保   护   管
材        质		 大部份选用304不锈钢,316耐酸碱优于304，其它特殊金属保护管请见以上"保护管材质"  说明
安   装   固
定   方   式		    常用为无固定装置，有固定装置的常用锥管螺纹PT3/4和公制螺纹M27×2，其它不常用螺纹请见以上"安装固定方式" 说明。法兰式的规格尺寸请来电咨询。

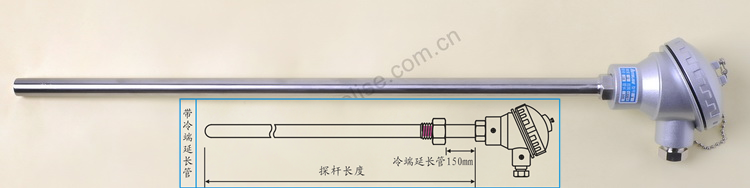

探   杆   冷
端   形   式		    以上实物图为无冷端延长管无螺纹的；无冷端延长管有螺纹的，螺纹紧挨着接线盒；有冷端延长管的，螺纹固定位于离接线盒150mm处，探杆长度包含冷端延长管的长度。
