ATK31 小接线盒式




       ATK31系列热电偶是由铠装热电偶电缆一头内部偶丝焊成测温点并封口作为探杆，一头两极分别接在小接线盒内的陶瓷接线板正、负极上而组成的小接线盒式铠装热电偶。铠装热电偶具有反应快、可弯曲及探杆可以很长等普通热电偶所没有的优点。此系列热电偶使用时若接线盒处不是常温，请务必用热电偶线或补偿导线连接至仪表。

此产品须提供的参数：
探杆直径： 常用为5mm，也可选8mm、6.4mm、6mm、4.8mm、4mm、3.2mm、3mm。
探杆长度： 可任意指定(甚至几百米),单位为mm。

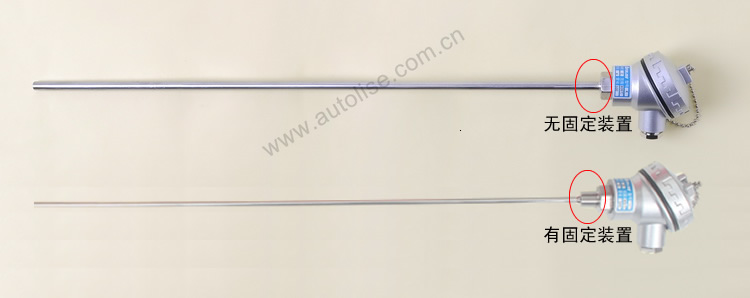

安装固定方式：

常用为无固定装置，或固定装置PT1/4，不常用螺纹请见

热电偶丝型号：

 常用为K型，其它可选J、N、E、T、S、R。

感测头内部工艺：

 常用为绝缘式，也可选接壳式、露头式。
  精度等级： 常用为通用工业等级Ⅱ级，也可选精密级Ⅰ级。
保护管材质： 常用为不锈钢304，其它可选SUS316、Inconel600、GH3030。
接线盒型号： 常用为KSE铝合金防水接线盒，其它不常用接线盒详见
部份选项说明：



铠装热电偶不同保护管材质/直径/分度号/测温范围：

分度号 保护管材质 外径(mm) 长期使用最高温度 短期可超温(2小时内)℃
K、N

SUS304、316
（常用）

 0.5、1.0 400℃ +200℃
1.5～2.3 600℃ +100℃
3.0～8.0 800℃ +100℃
GH3030
InconeI 600
（不常用、价格贵）		 0.5、1.0 500℃ +100℃
1.5～3.2 800℃ +100℃
4～5 900℃ +100℃
6～8 1000℃ +100℃
E SUS304、316 0.5、1.0 400℃ +100℃
1.5～2.3 500℃ +100℃
3～5 600℃ +100℃
6～8 800℃ +0℃
J SUS304、316 0.5、1.0 300℃ +100℃
1.5～2.3 400℃ +100℃
3～5 500℃ +100℃
6～8 750℃ +50℃
T SUS304、316 0.5、1.0 200℃ +50℃
1.5～5.0 250℃ +50℃
6～8 350℃ +0℃
注：R/S铂铑铠装热电偶一般用GH3030、GH3039、inconel600保护管，因少用没列出来

铠装热电偶感测头内部工艺：

形式 结构 特点 适用套管的外径（mm）
单支装 双支装
露出式   反应速度快，适于测量发动机排气等，同其它形式相比机械强度低 φ1.0～φ8.0 φ3.0～φ8.0
接壳式   反应速度较快，耐压可达3.43×10 MPa，不适用范围于有电磁干扰的场合 φ0.25～φ8.0 φ3.0～φ8.0
绝缘式   反应速度比接壳慢，对于无特别要求快速反应的场合，多采用此种形式，使用寿命长，防电磁干扰 φ0.5～φ8.0 φ3.0～φ8.0
