AR13B 表面式

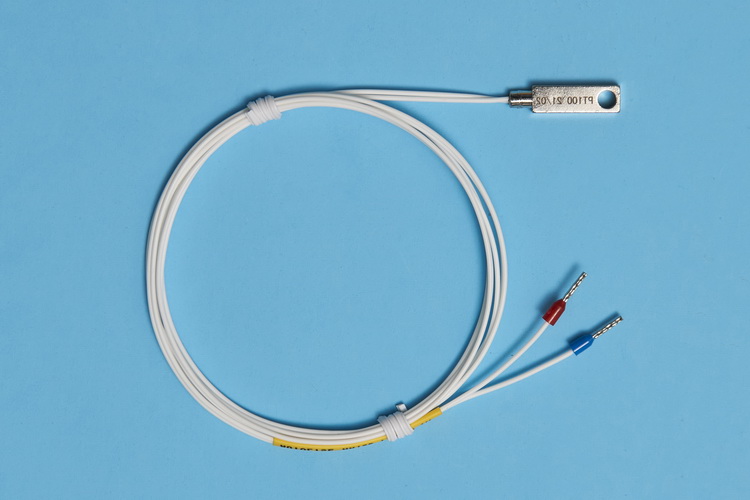

       AR13B系列两线制表面式热电阻是由两条铁氟龙绝缘的镀银铜芯线一头焊接铂电阻元件放入扁平的镀镍铜块内作为探头，一头延长至所需长度作为引线而组成的。此热电阻具有测表面温度准确高，寿命长等优点。一般用于测量-200～+250℃金属固体平整表面的温度。

此产品须提供的参数：

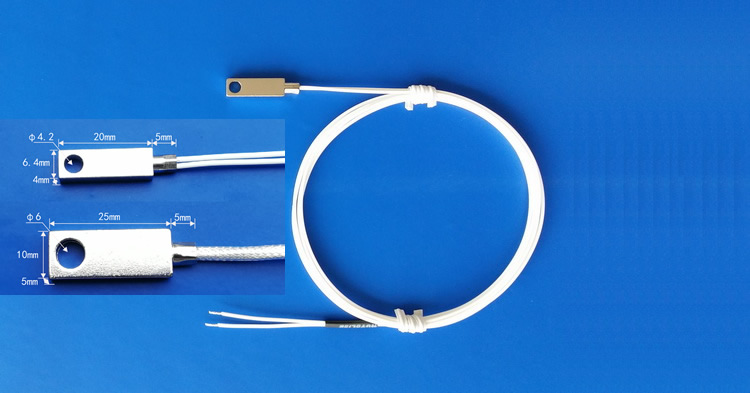

 感应头尺寸： 6.4×20×4或10×25×5
引线长度：

3000mm内可任意指定。

热电阻芯型号：

常用为PT100，也可选PT1000、Ni120。

精度等级：

 常用为通用工业等级B级，也可选精密级A级。

引线类型：

 标准为二线制260℃铁氟龙线（三线制需来电商议）。
部分选项说明：

铂电阻的测量精度：

PT100、PT1000 A级精度允差
±(0.15±0.002·t)		 B级精度允差
±(0.30±0.005·t)		 注：t为实际测量值
注：①A级的允许偏差不适用于t＞650℃的温度范围，不适合采用二线制的铂热电阻。
　　②允差，指的是允许的最大误差，不是真正误差，我司产品的误差值大部份远低于最大误差。



引线式热电阻常用引线：

中文名称

 选型代码 图 片 绝缘层与
护套层材料		 长期耐温 其它特性点
三线制
铁氟龙引线		 TFL FEP铁氟龙绝缘
FEP铁氟龙护套		 -100℃～+200℃ 抗干扰性差，防潮性好，耐折拗。
三线制
PVC引线		 PVC PVC绝缘
PVC护套		 -30℃～+80℃ 抗干扰性差，防潮性好，耐折拗。
三线制带屏蔽铁氟龙引线 TFLP FEP铁氟龙绝缘
FEP铁氟龙护套
中间带屏蔽层		 -100℃～+200℃

抗干扰性好，防潮性好，耐折拗，最常用。

二线制
铁氟龙引线		 TFL2 PTFE铁氟龙绝缘无护套层 -100℃～+260℃

抗干扰性差，防潮性好，耐折拗，耐温高。

 注：特殊的二线制或四线制铁氟龙引线与PVC引线是没有护套层的，选型代码分别为TFL2、TFL4、PVC2、PVC4。
