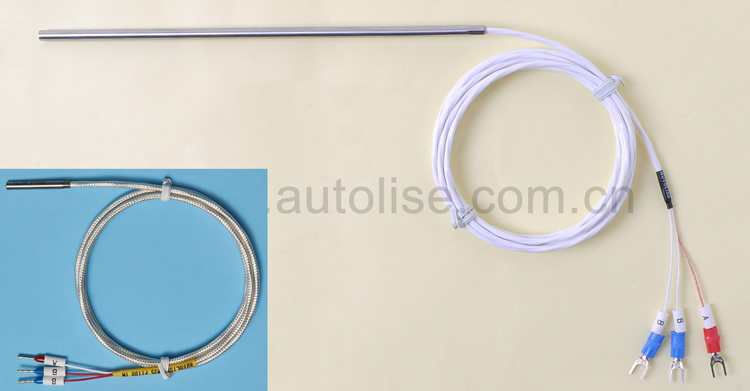

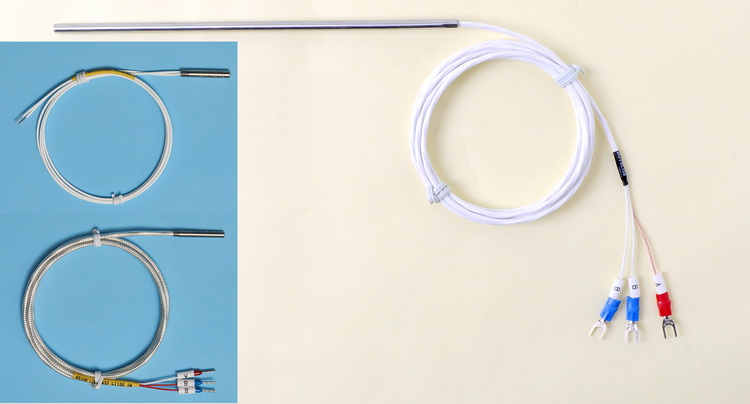

AR25直接出线杆式



       AR25系列热电阻是由含绝缘层和护套层的引线一头焊接铂电阻元件放入304不锈钢管内作为探杆，一头延长至所需长度作为引线面组成的直接出线杆式热电阻。热电阻具有低温精度高，但机械强度低的特点。AR25系列一般用于测量-200～+500℃气体、液体或固体的温度。

此产品须提供的参数：
探杆耐温类型： 常用为普通型，也可选高温型、防腐型。
探杆直径： 常用为5mm，也可选6mm、4mm的。
探杆长度：

1000mm内可任意指定。

引线长度：

50M（米）内可任意指定。

热电阻芯型号：

常用为PT100，其它分度号另议。

精度等级：

 常用为通用工业等级B级，也可选精密级A级。

引线类型：

 常用为三线制铁氟龙引线，也可选三线制不锈钢网引线和PVC引线。
部份选项说明：



铂电阻的测量精度：

PT100、PT1000 A级精度允差
±(0.15±0.002·t)		 B级精度允差
±(0.30±0.005·t)		 注：t为实际测量值
注：①A级的允许偏差不适用于t＞650℃的温度范围，不适合采用二线制的铂热电阻。
　　②允差，指的是允许的最大误差，不是真正误差，我司产品的误差值大部份远低于最大误差。



引线式热电阻常用引线：

中文名称 选型代码 图 片 绝缘层与
护套层材料		 长期耐温 其它特性点
三线制
铁氟龙引线		 TFL FEP铁氟龙绝缘
FEP铁氟龙护套		 -100℃～+200℃ 抗干扰性差，防潮性好，耐折拗。
三线制
PVC引线		 PVC PVC绝缘
PVC护套		 -30℃～+80℃ 抗干扰性差，防潮性好，耐折拗。
三线制带屏蔽铁氟龙引线 TFLP FEP铁氟龙绝缘
FEP铁氟龙护套
中间带屏蔽层		 -100℃～+200℃

抗干扰性好，防潮性好，耐折拗，最常用。

二线制
铁氟龙引线		 TFL2 PTFE铁氟龙绝缘无护套层 -100℃～+260℃

抗干扰性差，防潮性好，耐折拗，耐温高。

 注：特殊的二线制或四线制铁氟龙引线与PVC引线是没有护套层的，选型代码分别为TFL2、TFL4、PVC2、PVC4。



其它说明：

引线类型    如果此选项没选则为标准的三线制铁氟龙引线；如果是非标的二线制与四线制铁氟龙引线则需标注："TFL2与TFL4"；不锈钢网引线只有三线制，用"BXG"表示；另外此型号不能选择PVC引线。
探    杆
耐温类型		 普通型 指探杆部分内引线与外引线一样的，因此测温范围是-190℃～+200℃
高温型    指探杆部分内引线用高温裸线套陶瓷绝缘的(跟选择什么引线没关系)，长期测温可达-200℃～+500℃，但探杆出线的连接处过渡管部分不能置于高温下。
防腐型    指探杆部分外套透明铁氟龙管的，并且管径只有5mm的(φ5铁氟龙管内套φ4的不锈钢管)，用于耐酸碱的场合,测温范围是-190℃～+200℃。
注：高温型测温范围仅对扣除过渡管的探杆部份而言，过渡管部份不能置于高温区。
