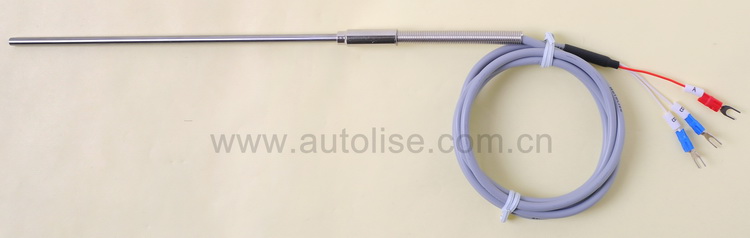

AR22 台阶套接杆式



       AR22系列热电阻是由含绝缘层和护套层的引线一头焊接铂电阻元件放入套接了台阶套管并加上弹簧的304不锈钢管内作为探杆，一头延长至所需长度作为引线而组成的台阶套接杆式热电阻。热电阻具有低温精度高，但机械强度低的特点。AR22系列一般用于测量-200～+500℃气体、液体或固体内部温度。

此产品须提供的参数：
探杆耐温类型： 常用为普通型，也可选高温型、防腐型。
探杆直径： 固定5mm。
探杆长度：

1000mm内可任意指定。

引线长度：

50M（米）内可任意指定。

热电阻芯型号：

常用为PT100，也可选PT1000、Ni120。

精度等级：

 常用为通用工业等级B级，也可选精密级A级。

引线类型：

 常用为三线制铁氟龙引线，也可选三线制不锈钢网引线和PVC引线。
 部份选项说明：



铂电阻的测量精度：

PT100、PT1000 A级精度允差
±(0.15±0.002·t)		 B级精度允差
±(0.30±0.005·t)		 注：t为实际测量值
注：①A级的允许偏差不适用于t＞650℃的温度范围，不适合采用二线制的铂热电阻。
　　②允差，指的是允许的最大误差，不是真正误差，我司产品的误差值大部份远低于最大误差。



引线式热电阻常用引线：

中文名称 选型代码 图 片 绝缘层与
护套层材料		 长期耐温 其它特性点
三线制
铁氟龙引线		 TFL FEP铁氟龙绝缘
FEP铁氟龙护套		 -100℃～+200℃ 抗干扰性差，防潮性好，耐折拗。
三线制
PVC引线		 PVC PVC绝缘
PVC护套		 -30℃～+80℃ 抗干扰性差，防潮性好，耐折拗。
三线制带屏蔽铁氟龙引线 TFLP FEP铁氟龙绝缘
FEP铁氟龙护套
中间带屏蔽层		 -100℃～+200℃

抗干扰性好，防潮性好，耐折拗，最常用。

二线制
铁氟龙引线		 TFL2 PTFE铁氟龙绝缘无护套层 -100℃～+260℃

抗干扰性差，防潮性好，耐折拗，耐温高。

 注：特殊的二线制或四线制铁氟龙引线与PVC引线是没有护套层的，选型代码分别为TFL2、TFL4、PVC2、PVC4。



其它说明：

引线类型    如果此选项没选则为标准的三线制铁氟龙引线；如果是非标的二线制与四线制铁氟龙引线则需标注"TFL2与TFL4";三线制PVC引线标"PVC";二线制与四线制PVC引线则标"PVC2与PVC4";不锈钢网引线只有三线制的，标"BXG"。
探    杆
耐温类型		 普通型    指探杆部分内引线与外引线一样的，因此"引线类型"选择PVC引线时测温范围是-30～+80℃，选择铁氟龙引线和不锈钢网引线时测温范围是-190～+200℃。
高温型    指探杆部分内引线用高温裸线套陶瓷绝缘的（跟选择什么引线没关系),长期测温可达-200～+500℃，但此类型引线不能选择PVC引线。
防腐型    指探杆部份外套透明铁氟龙管的（φ5铁氟龙管内套φ4不锈钢管），用于耐酸碱的场合，选择不同引线测温范围不一样（PVC引线为-30℃～+80℃，铁氟龙引线和不锈网引线为-190℃～+200℃）。
注：以上测温范围仅对探杆部份而言，非探杆部份若需置于高温区请来电咨询。
