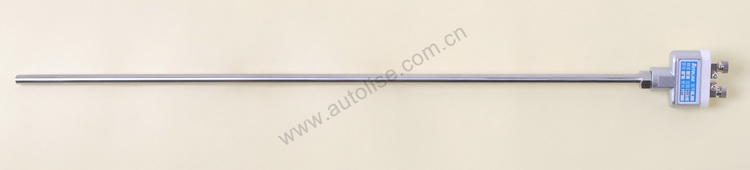

AT33 小T端子式



        AT33系列热电偶是由两极热电偶丝一头焊成测温点并套上双孔耐高温绝缘陶瓷碍子后放入金金属保护管内,一头两极分别接在小T型端子上的陶瓷接线板正、负极而组成的小T型端子式热电偶。一般用于测量0℃~900℃的场合。其特点是探杆直径越细反应速度越快。此系列热电偶使用时若T型端子处不是常温,请务必用热电偶线或补偿导线连接至仪表。

此产品须提供的参数:
探杆直径: 常用为12mm、9.5mm、8mm、6mm、5mm、4mm。
探杆长度: 1500mm内任意指定。
安装固定方式: 常用为无固定装置,或固定装置PT1/2、PT1/4,不常用螺纹请见

热电偶丝型号

常用为K型,其它可选J、E、N、T。

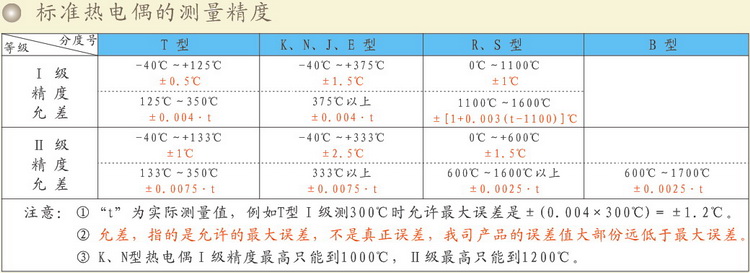

   精度等级 常用为通用工业等级Ⅱ级,也可选精密级Ⅰ级。

保护管材质

常用为不锈钢304,也可定不锈钢316,其它特殊保护管详见
部份选项说明:



保   护   管
材        质
   大部份选用304不锈钢管,304/316长期耐温900℃,316耐酸碱优于304,当热电偶丝为K、N时且管径为12、9.5,等同于整支热电偶的耐温,其它特殊金属保护管详细请见以上“保护管材质”说明。
安   装   固
定   方   式
   常用为无固定装置,有固定装置的常用螺纹为锥管螺纹PT1/2和PT1/4,PT1/2一般适用于φ12、φ9.5管径,PT1/4一般适用于φ8、φ6、φ5、φ4管径,其它不常用螺纹详细请见以上“安装固定方式”说明。
