AT31 小接线盒式



        AT31系列热电偶是由两极热电偶丝一头焊成测温点并套上双孔耐高温绝缘陶瓷碍子后放入金属保护管内，一头两极分别接在小接线盒内的陶瓷接线板正、负极上而组成的小接线盒式热电偶。一般用于测量0℃～900℃的场合，其特点是探杆直径越细反应速度越快。此系列热电偶使用时若接线盒处不是常温，请务必用热电偶线或补偿导线连接至仪表。

此产品须提供的参数：
探杆冷端形式： 常用为无冷端延长管，也可定有冷端延长管的或防腐型的。
探杆直径： 常用为12mm、9.5mm、8mm、6mm、5mm、4mm。
探杆长度： 1500mm内任意指定。

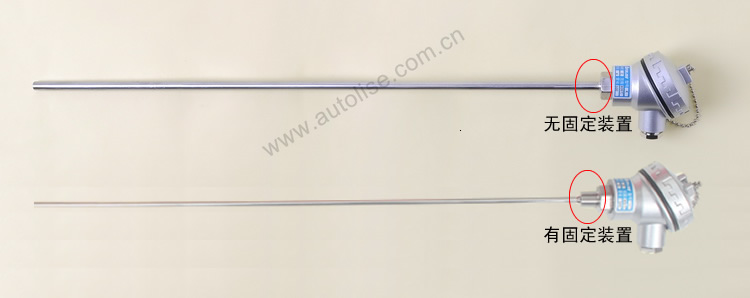

安装固定方式： 常用为无固定装置，或固定装置PT1/2、PT1/4。不常用螺纹详见

热电偶丝型号：

 常用为K型，其它可选J、E、N、T。

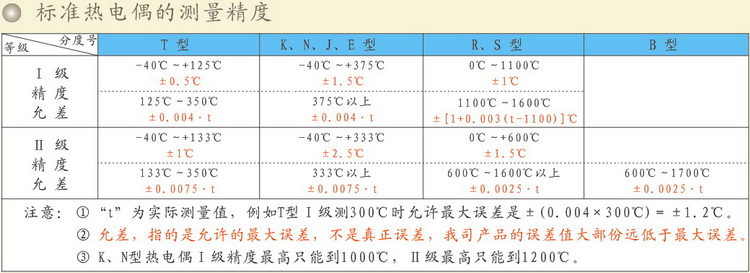

   精度等级： 常用为通用工业等级Ⅱ级，也可选精密级Ⅰ级。

保护管材质：

 常用为不锈钢304，也可定不锈钢316。其它特殊保护管详细请见
接线盒型号： 常用为KSE铝合金防水接线盒，详细尺寸及不常用接线盒详见
部份选项说明：



接 线 盒 型 号 KSE（常用）、特殊可选KSY、KD、MAA、KSB，尺寸和材质请参照详细请见以上“接线盒型号”说明。
保   护   管
材        质		    大部份选用304不锈钢管，304/316长期耐温900℃，316耐酸碱优于304，当热电偶丝为K、N时且管径为12、9.5，等同于整支热电偶的耐温，其它特殊金属保护管详细请见以上“保护管材质”说明。
安   装   固
定   方   式		    常用为无固定装置，有固定装置的常用螺纹为锥管螺纹PT1/2和PT1/4，PT1/2一般适用于φ12、φ9.5管径，PT1/4一般适用于φ8、φ6、φ5、φ4管径，其它不常用螺纹详细请见以上“安装固定方式”说明。
探   杆   冷
端   形   式		    以上实物为无冷端延长管无螺纹的；无冷端延长管有螺纹的，螺纹紧挨着接线盒；有冷延长管的螺纹固定位于离接线盒150mm处，探杆长度包含冷端延长管的长度；无冷端延长管防腐型的探杆直径只有φ5的(φ5铁氟龙管内套φ4不锈钢管)用于耐酸碱的场合，并且测温上限为200℃。
